Selam! 5 mm'lik metal dübel tedarikçisiyim ve sık sık bu küçük adamların düzgünlüğünün sahada nasıl kontrol edileceğiyle ilgili sorular alıyorum. Bu, özellikle bunları hassas uygulamalarda kullandığınızda çok önemli bir adımdır. O halde hemen konuya dalalım ve bunu yapmanın bazı pratik yollarını keşfedelim.
Doğruluğun Kontrolü Neden Önemlidir?
Öncelikle neden 5 mm'lik bir metal dübelin düzgünlüğünü kontrol etme zahmetine giresiniz ki? Bu dübeller mobilya montajından motor imalatına kadar çok çeşitli uygulamalarda kullanılmaktadır. Hatalı düzlük, yanlış hizalamalara neden olabilir ve bu da parçaların daha hızlı aşınmasına, ürünün genel performansının düşmesine ve hatta sistemin tamamen arızalanmasına neden olabilir. Örneğin,Motor Grubu Paralel Pimlerieğilmiş bir dübel tüm motorun hizasını bozabilir, yanmanın zayıf olmasına ve gücün azalmasına neden olabilir.
Görsel Muayene
5 mm'lik bir metal dübelin düzlüğünü kontrol etmeye başlamanın en basit ve en hızlı yolu görsel incelemedir. Dübelinizi iyi aydınlatılmış bir alana tutun ve farklı açılardan bakın. Doğrudan çıplak gözle görünüyorsa bu iyi bir başlangıçtır. Ancak görsel incelemenin sınırlamaları olduğunu unutmayın. Çok hafif bükülmeleri tespit etmek zordur ve bazen optik bir yanılsama, düz bir dübelin bükülmüş gibi görünmesine veya tam tersinin ortaya çıkmasına neden olabilir.
Düz Bir Yüzey Kullanmak
En yaygın yöntemlerden biri düz bir yüzey kullanmaktır. Bir granit yüzey plakası veya hatta yüksek kaliteli bir metal tezgah kullanabilirsiniz. Dübelinizi düz bir yüzeye yerleştirin ve yavaşça yuvarlayın. Dübel düzse, sallanmadan düzgün bir şekilde yuvarlanmalıdır. Düzensiz herhangi bir hareket, dübelde bir bükülme olduğunu gösterir.
Daha doğru bir okuma elde etmek için kalınlık ölçer kullanabilirsiniz. Dübel yuvarlanırken, dübel ile düz yüzey arasında herhangi bir noktada boşluk varsa boşluğun boyutunu ölçmek için kalınlık mastarını takın. Dübelin etrafındaki tutarlı bir boşluk, dübelin konik olduğu anlamına gelebilirken değişken bir boşluk, bir bükülmeyi gösterir.
Kadranlı Gösterge Yöntemi
Daha hassas bir ölçüm için kadranlı gösterge harika bir araçtır. Öncelikle dübelin yerinde kalması için bir aparat ayarlamanız gerekir. Dübelin her iki ucundan desteklenmesi için V bloklarını kullanabilirsiniz. V bloklarının temiz ve düzgün şekilde hizalandığından emin olun.
Kadranlı göstergeyi bir stand üzerine monte edin ve göstergenin ucunu dübelin yüzeyine temas edecek şekilde konumlandırın. Dübelleri yavaşça 360 derece döndürün. Bunu yaptığınızda kadran göstergesi, bükülmelerden dolayı dübelin çapındaki değişiklikleri gösterecektir. Kadran göstergesindeki maksimum okuma size düzlükten sapma miktarını verir.
Bu yöntem oldukça doğrudur ancak doğru şekilde kurulması ve çalıştırılması biraz beceri gerektirir. Ayrıca fikstürün sabit olduğundan ve ölçüm sırasında titreşim olmadığından emin olmanız gerekir.
Lazer Hizalama Araçları
Modern üretim ve yerinde denetimde lazer hizalama araçları giderek daha popüler hale geliyor. Bu aletler, dübelin uzunluğu boyunca bir lazer ışını yayarak çalışır. Lazer düz bir referans çizgisi oluşturur ve dübelin bu çizgiden herhangi bir sapması tespit edilebilir.
Bazı lazer hizalama araçları, lazer ışını ile dübel yüzeyi arasındaki mesafeyi birden fazla noktada ölçebilen sensörlerle birlikte gelir. Veriler daha sonra bir bilgisayar veya görüntüleme ünitesi tarafından işlenir ve bu da size dübelin düzgünlüğü hakkında ayrıntılı bir rapor verir. Bu yöntem çok hassastır ve en ufak bükülmeleri bile tespit edebilir ancak oldukça pahalı olabilir.
Manyetik Parçacık Denetimi (MPI)
Dübelde düzlüğünü etkileyebilecek iç kusurlar olduğundan şüpheleniyorsanız manyetik parçacık muayenesi iyi bir seçenek olabilir. Bu yöntem esas olarak ferromanyetik malzemeler için kullanılır.
İlk olarak dübel mıknatıslanır. Daha sonra dübel yüzeyine demir parçacıkları uygulanır. Herhangi bir çatlak veya iç kusur varsa bu alanların etrafındaki manyetik alan bozulacak ve demir parçacıklarının bu noktalarda birikmesine neden olacaktır. Bu, kusurun görünür bir göstergesini oluşturur.
Her ne kadar MPI doğrudan düzlük yerine kusurları tespit etmeye odaklanmış olsa da, iç kusurlar genellikle dübelde bükülmelere veya düzensizliklere yol açabilir. Dolayısıyla bu kusurları belirleyip gidererek daha iyi bir düzgünlük sağlayabilirsiniz.
Ultrasonik Test
Ultrasonik test, dübelin bütünlüğünü kontrol etmek için kullanılabilecek başka bir tahribatsız test yöntemidir. Dübel aracılığıyla yüksek frekanslı ses dalgaları gönderilir. Herhangi bir iç kusur veya homojensizlik varsa, ses dalgaları alıcı tarafından tespit edilebilecek şekilde yansıtılacak veya kırılacaktır.
Bu yöntem esas olarak iç kusurların tespiti için kullanılsa da dübelin genel kalitesi hakkında da fikir verebilir. Çok sayıda iç kusuru olan bir dübelin düzgünlük sorunlarına sahip olma olasılığı daha yüksektir.
Farklı Dübel Tipleri İçin Dikkat Edilmesi Gerekenler

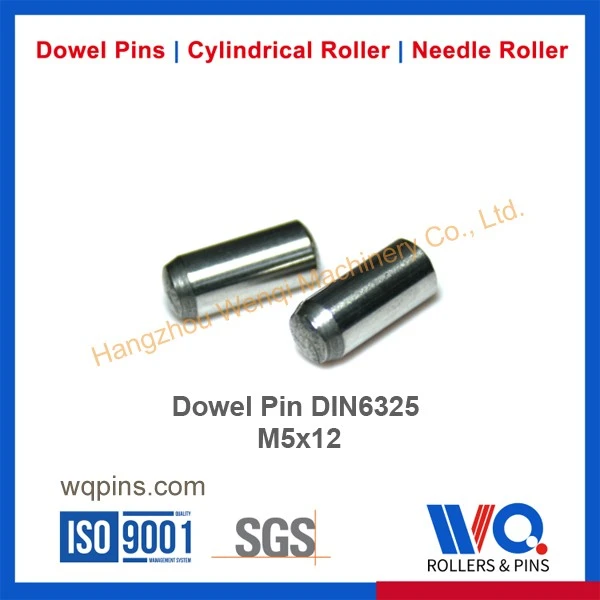

5mm metal dübellerin düzgünlüğünü kontrol ederken dübelin tipini dikkate almak önemlidir. Örneğin,DIN6325 Silindir Pimleri M5x12DIN standardına göre özel boyut gereksinimleri vardır. Denetim yöntemlerinizin bu standartlara uygun olduğundan emin olmanız gerekir.
Ayrıca dübeller gibiDübel Pimi H6genellikle yüksek hassasiyetli uygulamalarda kullanılır, dolayısıyla doğrusallık ölçümünde daha yüksek düzeyde doğruluk gerekir.
Çözüm
5 mm'lik metal dübelin düzgünlüğünün yerinde kontrol edilmesi, kullanıldığı ürünün kalite ve performansının sağlanması açısından önemlidir. Basit görsel incelemeden yüksek teknolojili lazer hizalama araçlarına kadar çeşitli yöntemler mevcuttur. Her yöntemin kendine özgü avantajları ve sınırlamaları vardır ve yöntemin seçimi, gereken doğruluk düzeyine ve mevcut kaynaklara bağlıdır.
Yüksek kaliteli 5 mm metal dübeller arıyorsanız veya dübel düzgünlüğü denetimi konusunda daha fazla tavsiyeye ihtiyacınız varsa, bizimle iletişime geçmekten çekinmeyin. Özel ihtiyaçlarınız için doğru dübelleri bulmanıza ve bunların en yüksek kalite standartlarını karşıladığından emin olmanıza yardımcı olmak için buradayız.
Referanslar
- "Küçük Çaplı Dübeller İçin Hassas Ölçüm Teknikleri" - Journal of Manufacturing Technology
- "Metal Bileşenler İçin Tahribatsız Muayene Yöntemleri" - ASTM Uluslararası Yayınlar
- "Dübel Pimi Standartları ve Uygulamaları" - Makine El Kitabı
